Les Onduleurs dans les Systèmes Photovoltaïques

Les panneaux photovoltaïques sont un élément clé pour convertir la lumière solaire en électricité. Cependant, cette électricité doit être convertie en un format utilisable par vos appareils domestiques, d’où l’importance de l’onduleur.

Cet appareil convertit le courant continu (DC) généré par les panneaux solaires en courant alternatif (AC), essentiel pour l’alimentation des appareils électriques domestiques et la réinjection dans le réseau.

Sommaire :

Fonctionnement et Importance des Onduleurs

Comparaison des Différents Types d’Onduleurs

Adapter le Choix de l’Onduleur à Votre Projet

Durabilité et Maintenance des Onduleurs

Efficacité et Rendement des Onduleurs

Impact Environnemental des Onduleurs

Réglementations et Normes

Subventions et Aides Financières

Sécurité et Fiabilité des Onduleurs

Fonctionnement et Importance des Onduleurs

Définir l’onduleur

Un onduleur est un élément fondamental des systèmes photovoltaïques. Il a pour rôle de transformer le courant continu (DC) produit par les panneaux solaires en courant alternatif (AC), qui est le type de courant utilisé dans les habitations et compatible avec le réseau électrique.

Il existe principalement trois types d’onduleurs : les onduleurs centraux, les onduleurs string (ou en série), et les micro-onduleurs

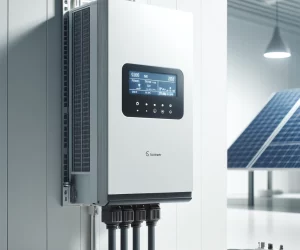

DALL·E 2024-08-16 17.42.15 - A high-quality image of a modern solar inverter used in photovoltaic systems. The inverter is sleek and compact, mounted on a wall in a clean, bright

Pourquoi les Onduleurs sont-ils Incontournables ?

Le courant alternatif est indispensable pour une distribution efficace de l’électricité sur de longues distances, ce qui permet d’utiliser l’énergie solaire dans les appareils électriques et de la vendre sur le marché de l’énergie.

De plus, l’onduleur joue un rôle crucial dans l’optimisation de la production d’énergie, la surveillance du rendement via des connexions internet (monitoring), et la sécurité de l’installation contre les surcharges et les courts-circuits.

Comparaison des Différents Types d’Onduleurs

Onduleurs Centraux

Avantages :

Économies d’échelle : Idéal pour les grandes installations photovoltaïques, les onduleurs centraux sont généralement plus économiques à grande échelle, ce qui permet de réduire les coûts globaux par watt installé.
Installation simplifiée : L’installation est plus directe, avec moins de composants à gérer par rapport à d’autres types d’onduleurs, surtout dans les grandes fermes solaires ou les installations commerciales.
Maintenance centralisée : La maintenance peut être plus facile et moins coûteuse, car il n’y a qu’un seul onduleur à surveiller et à entretenir.

Inconvénients :

Sensibilité aux déséquilibres : La performance globale peut être compromise si un ou plusieurs panneaux du système produisent moins d’énergie (en raison de l’ombrage, de la saleté ou de l’usure), car un seul onduleur gère toute la production.
Risques de pannes globales : Si l’onduleur central tombe en panne, l’ensemble du système cesse de fonctionner jusqu’à ce que l’onduleur soit réparé ou remplacé.
Flexibilité limitée : Les onduleurs centraux sont moins adaptés aux installations où l’ensoleillement est irrégulier ou où il est prévu d’ajouter des panneaux solaires ultérieurement.

Onduleurs String (en Série)

Avantages :

Efficacité-coût : Les onduleurs string sont souvent plus économiques pour les installations de taille moyenne, car ils permettent de maximiser le rendement énergétique à un coût relativement faible.
Simplicité d’installation : Ils sont faciles à installer et bien adaptés aux toits résidentiels ou commerciaux avec un ensoleillement uniforme.
Fiabilité : Un défaut sur un string (chaîne) n’affecte pas nécessairement les autres strings, permettant une certaine résilience au sein du système.

Inconvénients :

Impact de l’ombrage partiel : La présence d’ombrage sur une partie des panneaux reliés à un onduleur string peut réduire la performance de l’ensemble du string.
Complexité en cas de configuration complexe : Pour les installations avec des angles de toit différents ou des orientations variées, plusieurs onduleurs string ou optimisateurs de puissance peuvent être nécessaires, ce qui complique l’installation.
Flexibilité limitée : Les systèmes utilisant des onduleurs string sont moins flexibles en cas de modifications ou d’extensions du système, surtout si l’ensoleillement varie sur différentes parties du toit.

Micro-onduleurs

Avantages :

Optimisation individuelle : Chaque panneau solaire fonctionne à son potentiel maximal, indépendamment des autres, ce qui est particulièrement avantageux en cas d’ombrage partiel ou de salissure.
Résilience : Si un micro-onduleur tombe en panne, seuls les panneaux associés sont affectés, et non l’ensemble du système.
Flexibilité : Ils offrent une grande flexibilité pour l’ajout de panneaux supplémentaires, même à différents moments et orientations.
Surveillance granulaire : Les micro-onduleurs permettent une surveillance détaillée de la performance de chaque panneau, facilitant la maintenance proactive et l’optimisation du système.

Inconvénients :

Coût initial plus élevé : Les micro-onduleurs sont plus coûteux à l’achat et à l’installation par rapport aux onduleurs centraux ou string, en particulier pour les grandes installations.
Maintenance dispersée : Bien que la surveillance soit facilitée, la maintenance peut être plus complexe car chaque micro-onduleur doit être accessible en cas de besoin.
Installation plus complexe : Le besoin d’installer un micro-onduleur sous chaque panneau augmente la complexité et le temps d’installation.

Optimiseurs de Puissance

Les optimiseurs de puissance sont des dispositifs installés sur chaque panneau solaire, qui optimisent la performance de chaque module en ajustant continuellement le point de puissance maximale (MPPT).

Ils doivent être couplés avec un onduleur central pour transformer le courant continu en courant alternatif.

Avantages :

Amélioration du rendement : Optimise la performance de chaque panneau, même en présence d’ombrage partiel ou d’orientations variées.
Surveillance individuelle : Permet un suivi détaillé de chaque panneau pour une gestion proactive.

Inconvénients :

Coût supplémentaire : Nécessite l’achat d’un onduleur central en plus des optimiseurs, augmentant le coût global.
Installation complexe : Ajoute une couche de complexité à l’installation en nécessitant plus de composants.

Onduleurs de Batterie

Les onduleurs de batterie sont utilisés pour convertir le courant alternatif en courant continu, permettant de stocker l’énergie dans une batterie domestique.

Ils sont utilisés en complément d’un onduleur standard.

Avantages :

Stockage d’énergie : Permet de stocker l’énergie solaire excédentaire pour une utilisation ultérieure, augmentant l’autoconsommation.
Compatibilité avec les systèmes existants : Peut être ajouté à une installation existante sans remplacer l’onduleur principal.

Inconvénients :

Coût additionnel : Ajoute un coût supplémentaire à l’installation en plus du coût de la batterie.
Complexité d’installation : Nécessite une gestion et une configuration supplémentaires.

Onduleurs Hybrides

Les onduleurs hybrides combinent les fonctions d’un onduleur solaire et d’un onduleur de batterie, offrant une solution tout-en-un pour la gestion de l’énergie solaire et le stockage.

Avantages :

Solution complète : Un seul appareil gère la conversion de l’énergie solaire et le stockage dans une batterie, simplifiant ainsi l’installation
Efficacité accrue : Permet une gestion optimisée de l’énergie entre la production, la consommation, et le stockage.

Inconvénients :

Coût initial élevé : Plus coûteux qu’un onduleur standard, mais avec des bénéfices à long terme.
Installation plus complexe : Requiert une installation spécialisée et un dimensionnement précis pour maximiser les avantages.

Adapter le Choix de l’Onduleur à Votre Projet

Critères à Prendre en Compte

Dimension de l’installation : Les installations de grande taille tirent généralement profit des onduleurs centraux ou en série, tandis que les petites installations peuvent préférer les micro-onduleurs pour leur flexibilité.

Environnement : Les conditions d’ombrage, la disposition des panneaux et les conditions climatiques locales jouent un rôle crucial dans le choix de l’onduleur.

Budget : Il est essentiel de comparer le coût initial avec les bénéfices à long terme en termes de production d’énergie et de maintenance.

Durabilité et Maintenance des Onduleurs

Durée de vie

Les onduleurs ont généralement une durée de vie de 10 à 15 ans, bien que certains micro-onduleurs puissent durer encore plus longtemps.

Il est essentiel de planifier leur remplacement dans le cadre de l’entretien global du système photovoltaïque.

Maintenance

Une maintenance régulière des onduleurs est cruciale pour garantir leur performance optimale. Il est recommandé de vérifier les onduleurs périodiquement pour détecter d’éventuelles anomalies, comme des baisses de performance ou des signaux d’alerte, afin d’assurer un fonctionnement continu et efficace.

Efficacité et Rendement des Onduleurs

Efficacité de conversion

Les onduleurs modernes ont une efficacité de conversion élevée, généralement autour de 95 à 98%. Cela signifie que la majeure partie du courant continu généré par les panneaux est efficacement convertie en courant alternatif utilisable, minimisant les pertes d’énergie.

Perte d’énergie

Bien que les onduleurs soient très efficaces, il est important de noter qu’il existe toujours une petite perte d’énergie lors de la conversion du courant.

La sélection d’un onduleur de haute qualité peut aider à réduire ces pertes au minimum.

Impact Environnemental des Onduleurs

Consommation d’énergie

Les onduleurs consomment eux-mêmes une petite quantité d’énergie pour fonctionner. Cette consommation doit être prise en compte dans le calcul global de l’efficacité énergétique du système photovoltaïque.

Recyclage des onduleurs

À la fin de leur cycle de vie, les onduleurs doivent être recyclés de manière appropriée pour minimiser l’impact environnemental. De nombreux composants électroniques peuvent être réutilisés ou recyclés, contribuant ainsi à une économie plus circulaire.

Réglementations et Normes

Conformité aux normes

En Belgique, il est essentiel que les onduleurs respectent les normes européennes et nationales pour garantir la sécurité et la performance du système photovoltaïque.

Choisir un onduleur conforme aux normes IEC et aux directives belges assure que l’installation est sûre et efficace.

Réglementation locale

Les installations photovoltaïques en Belgique doivent se conformer à certaines réglementations locales, notamment en matière de connexion au réseau.

Il est crucial de vérifier que l’onduleur choisi est compatible avec ces exigences pour éviter des complications légales ou techniques.

Subventions et Aides Financières

Subventions disponibles

En Belgique, plusieurs subventions et aides financières sont disponibles pour soutenir l’installation de systèmes photovoltaïques.

Ces aides peuvent couvrir une partie des coûts d’acquisition et d’installation des onduleurs, rendant l’investissement plus accessible.

Rentabilité avec subventions

L’intégration de subventions peut significativement améliorer la rentabilité de l’investissement dans des onduleurs de haute qualité, en réduisant le coût initial et en accélérant le retour sur investissement.

Sécurité et Fiabilité des Onduleurs

Protection contre les surtensions

Certains onduleurs sont équipés de fonctionnalités de protection avancées, comme les dispositifs de protection contre les surtensions, pour prévenir les dommages causés par des variations de tension ou des courts-circuits.

Fiabilité dans des conditions extrêmes

Les onduleurs doivent être fiables, même dans des conditions climatiques extrêmes. Il est important de choisir un modèle adapté aux conditions locales, particulièrement en Belgique, où les variations saisonnières peuvent être marquées.
